TRỤC NÂNG THIẾT BỊ NÂNG CHÂN KHÔNG

TRỤC NÂNG THIẾT BỊ NÂNG CHÂN KHÔNG - VIỆT Á

Mục lục:

1. Tổng quan về Trục Nâng
2. Hệ trục nâng trục trần nhà (Aluminum Overhead Crane Systems)
2.1 Cấu tạo chi tiết
2.2 Thông số kỹ thuật
2.3 Bộ phận cung cấp nguồn
3. Hệ trục nâng trục tường (Wall-Mounted Jib Cranes)
3.1 Cấu tạo chị tiết Jib Cranes
3.2 Thông số kĩ thuật
4. Phụ tùng và thiết bị thay thế





CÔNG TY TNHH TM-KT CÔNG NGHIỆP VIỆT Á là đại lý độc quyền phân phối giải pháp nâng hạ SCHMALZ - Đức tại Việt Nam. Cam kết đội ngũ chuyên gia tư vấn chuyên nghiệp.



1. Tổng quan về Trục Nâng

+ Hệ thống lắp ráp linh hoạt, thông minh, đơn giản

+ Linh kiện chắc chắn đáp ứng đủ các nhu cầu nâng hạ

+ Độ bền cao, trượt nhẹ nhàng, ma sát thấp

+ Hỗ trợ tác dụng lên sản phẩm, giảm tác động đến cột sống, sức người khi nâng hạ

- Trục nâng SCHMALZ được chia làm 2 loại

• + Hệ trục nâng trần nhà
• + Hệ trục nâng đứng

Xem thêm: Thiết bị nâng hạ chân không SCHMALZ



2. Hệ trục nâng kiểu trần nhà (Aluminum Overhead Crane Systems)

- Hệ thống khung nâng có độ chính xác cao, mượt, ma sát ít, thuận tiện trong việc di chuyển ở diện tích rộng. Thêm vào đó, việc nhờ vào khung nâng chắc chắn nên có thể dễ dàng nâng hạ, xử lý, kẹp sản phẩm nặng một cách dễ dàng chỉ với sức của một người lao động.

- Thiết kế linh hoạt, dễ dàng lắp ráp.

- Không gian làm việc lớn.

- Nâng sản phẩm lên đến 1200kg .

- Sử dụng kết hợp với máy CNC.

- Bộ điều khiển kết nối với tay cằm dễ dàng nâng hạ,

- Ma sát thấp => tăng độ bền, vận hành nhanh, xử lý tốt tránh sai xót.

-  Chất liệu nhôm - chống gỉ.

- Áp lực truyền lên các thanh nhôm thấp vì được chia đều cho các thanh khác.

Xem thêm bài viết: Giải pháp nâng hạ thùng Carton bằng chân không



2.1 Cấu tạo chi tiết

(1) Thanh trục (Transport trolley)

• Kết nối các thanh cấu trúc nhôm và cần cẩu (Connection of crane bridge and hoist)
• Đầu cần cẩu (Electrical traction drive as an option)

(2)  Trục di chuyển ngang (Aluminum crane bridge)

(3) Dây xích (Chain hoist)

(4) Nguồn điện (Energy supply)

•  Dây kết nối nguồn điện (Trailing cable or conductor line)

(5) Thanh trượt dọc (Aluminum crane runway)

• Nhẹ và chắc (Lightweight and robust)
• Trọng lượng 3kg/m (Weights from 3 kg/m)

(6) Đầu kết nối với trần (Modular ceiling suspension system)

• Gắn với trần nhà (Optimum connection to existing building structures)



2.2 Thông số kỹ thuật

Diện tích hoạt động: 8 x 30m

Tải sản phẩm tối đa: 1200kg

Chiều dài thanh nhôm: 3kg/m

Dựa vào vật liệu và khoảng cách treo ta có bảng tham khảo thông số bên dưới



2.3 Bộ phận cung cấp nguồn

Thông số chi tiết



3. Hệ trục nâng kiểu đứng (Wall-Mounted Jib Cranes)

- Thiết kế này được tối ưu diện tích hoạt động, lắp ráp đơn giản dễ dàng, chiều xoay vòng được 180°

- Khả năng tối đa lên đến 1.000kg

- Độ bền cao, vật liệu thay thế tại chỗ



3.1 Cấu tạo chị tiết Jib Cranes

(1) Dây xích điều khiển nâng hạ (Chain hoist)

(2) Nguồn điện (Energy supply)

• Dây dẫn (Trailing cable or conductor line)

(3) Trục đứng (Wall bracket painted steel)

(4) Vòng trục nhôm  (Wall bracket painted steel)

• Góc xoay khi trục là cột: 270°
• Góc xoay khi trục là tường: 180°

(5) Chiều dài tối đa thanh trục (Aluminum jib)

• Từ 2m - 8m



3.2 Thông số kĩ thuật

- Jib Cranes thông số vận hành cùng  thiết bị nâng chân không VacuMaster

Xem thêm bài viết: Thiết bị nâng chân không VacuMaster (tải trọng tối đa 2.000kg)

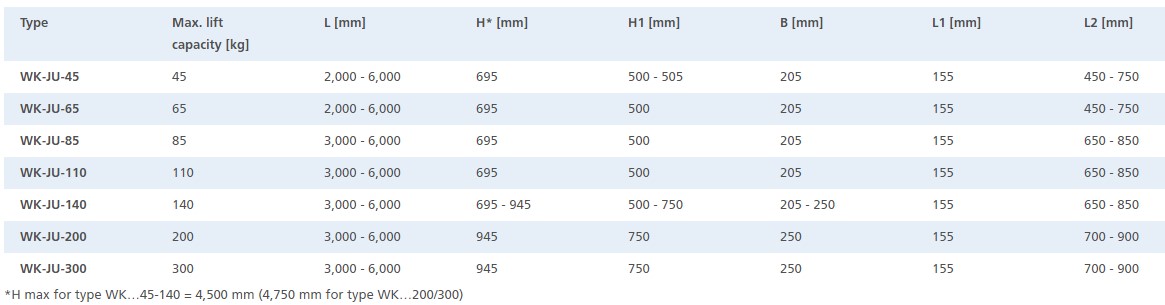

- Jib Cranes cùng với thiết bị nâng chân không Jumbo.

Xem thêm bài viết: Thiết Bị Nâng hạ JumboFlex (Tải trọng tối đa 300kg)



4. Phụ tùng và thiết bị thay thế

Việt Á cung cấp đầy đủ linh, phụ kiện thay thế cho thiết bị từ Trục quay, bánh răng, thanh trượt, Thiết bị nâng chân không, Núm hút chân không

Xem thêm: Hướng dẫn chọn Núm hút chân không phù hợp



CÔNG TY VIỆT Á – ĐẠI DIỆN HÃNG SCHMALZ TẠI VIỆT NAM

- Việt Á tự hào là đại diện của thương hiệu nổi tiếng Schmalz tại Việt Nam. Với hơn 10 năm hoạt động trong lĩnh vực cung cấp các sản phẩm phục vụ công nghiệp. Việt Á không ngừng nỗ lực và hoàn thiện bản thân. Với sứ mệnh mang tới cho Quý khách hàng những sản phẩm với chất lượng dịch vụ hoàn hảo nhất! Sản phẩm núm hút cao su dùng cho thủy tinh là sản phẩm tiêu biểu mà Việt Á đang cung cấp trên thị trường.

- Nếu Quý khách hàng đang cần tư vấn về sản phẩm và đang băn khoăn núm hút cao su mua ở đâu? Hãy liên hệ ngay với Việt Á để được hỗ trợ tư vấn kịp thời nhất. Liên hệ với Việt Á
